بر اساس سایز
راهنمای انتخاب سایز لوله مسی
بر اساس ظرفیت
سایز لوله مسی کولر گازی یکی از مهمترین عوامل در عملکرد صحیح سیستمهای سرمایشی است. اگر سایز لوله مسی کولر گازی به درستی انتخاب نشود، ممکن است راندمان دستگاه کاهش پیدا کند، مصرف برق افزایش یابد و حتی به کمپرسور آسیب وارد شود.
در سیستمهای تهویه مطبوع، لوله مسی وظیفه انتقال مبرد بین یونیت داخلی و یونیت خارجی را بر عهده دارد. بنابراین انتخاب سایز مناسب لوله، علاوه بر افزایش بازدهی سیستم، باعث کاهش افت فشار و عملکرد بهتر دستگاه نیز میشود.
در این راهنما از کوپرمد به بررسی کامل سایز لوله مسی کولر گازی، جدول انتخاب سایز بر اساس ظرفیت، نکات مهم نصب و تفاوت آن در سیستمهای VRF میپردازیم.
چرا انتخاب سایز صحیح لوله مسی اهمیت دارد؟
انتخاب سایز لوله مسی فقط یک مسئله ساده در نصب نیست؛ بلکه یک موضوع کاملاً فنی در طراحی سیستمهای سرمایشی محسوب میشود.
اگر سایز لوله کوچکتر از حد استاندارد باشد:
❌ افت فشار مبرد افزایش پیدا میکند
❌ ظرفیت واقعی دستگاه کاهش مییابد
❌ کمپرسور تحت فشار قرار میگیرد
❌ مصرف برق سیستم افزایش پیدا میکند
اگر سایز لوله بیش از حد بزرگ انتخاب شود:
❌ سرعت جریان مبرد کاهش پیدا میکند
❌ برگشت روغن به کمپرسور دچار مشکل میشود
❌ هزینه اجرای پروژه افزایش مییابد
✅ انتخاب سایز استاندارد باعث میشود سیستم سرمایشی با بیشترین راندمان کار کند.
جدول سایز لوله مسی کولر گازی بر اساس ظرفیت

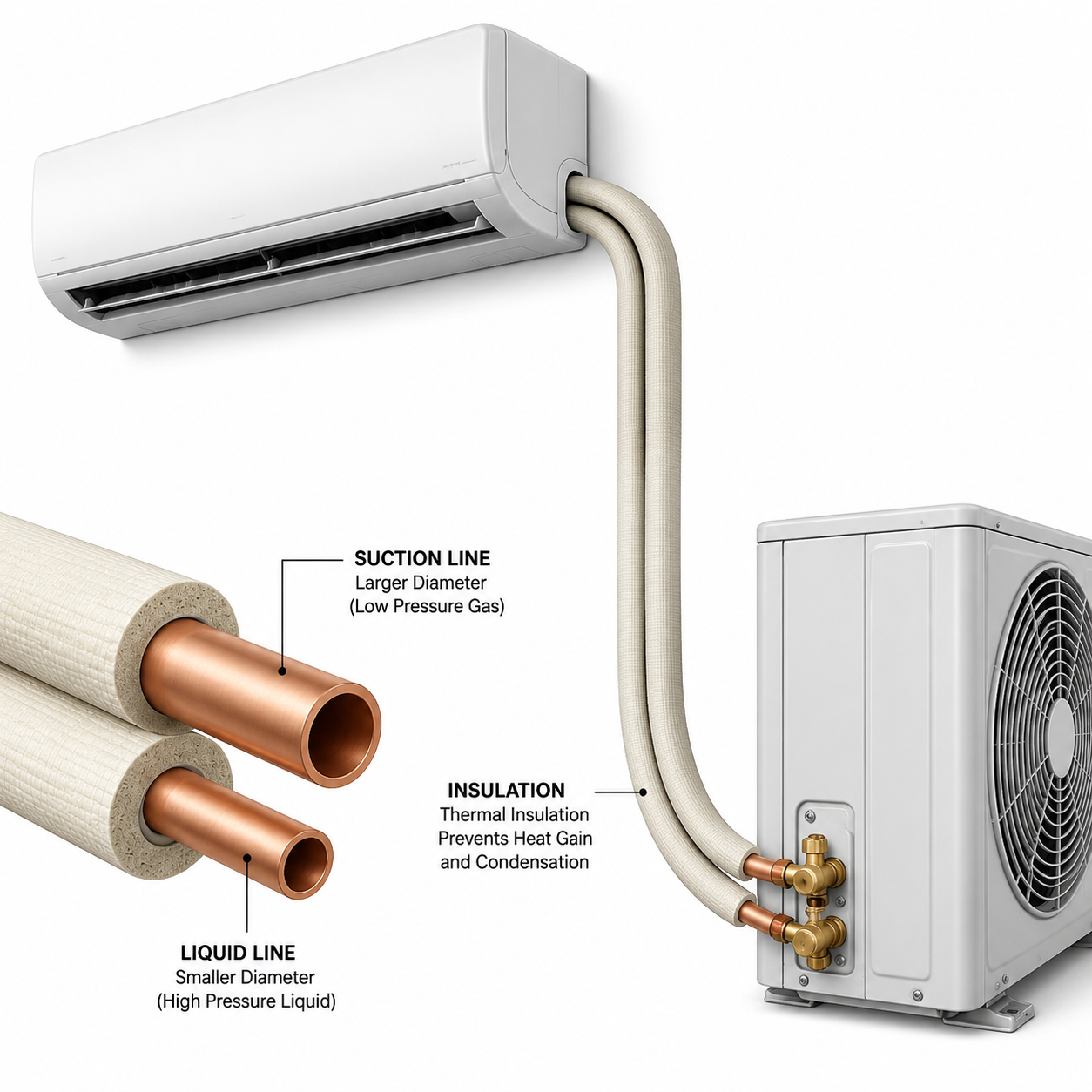

در کولرهای گازی اسپلیت معمولاً از دو لوله مسی استفاده میشود:
- لوله رفت (Liquid Line) برای انتقال مبرد مایع
- لوله برگشت (Gas Line) برای بازگشت گاز مبرد به کمپرسور
قطر لوله برگشت معمولاً بزرگتر از لوله رفت است.

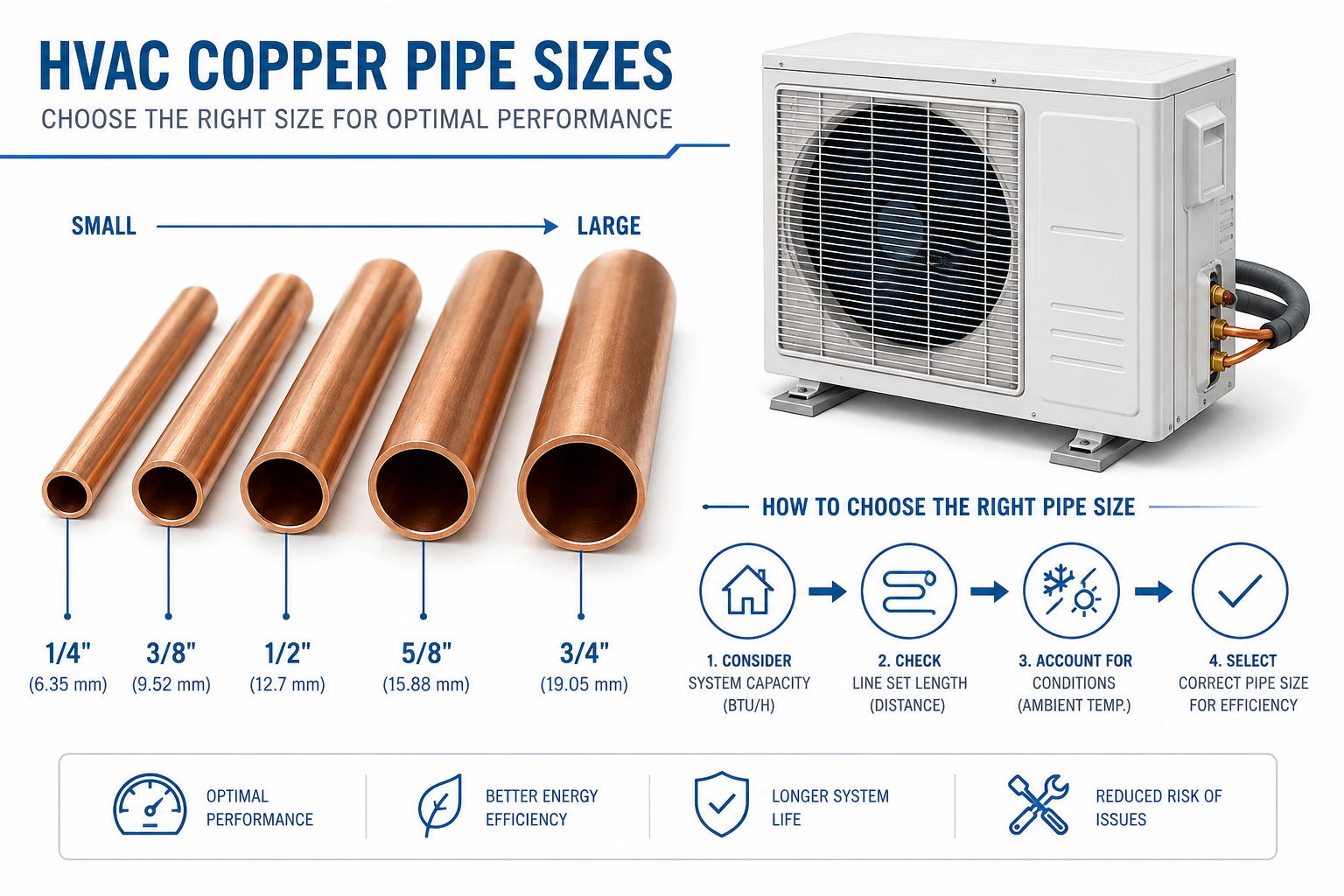

جدول انتخاب سایز لوله مسی کولر گازی
| ظرفیت دستگاه (BTU) | سایز لوله رفت | سایز لوله برگشت |
|---|---|---|
| 9000 | 1/4 اینچ | 3/8 اینچ |
| 12000 | 1/4 اینچ | 3/8 اینچ |
| 18000 | 1/4 اینچ | 1/2 اینچ |
| 24000 | 3/8 اینچ | 5/8 اینچ |
| 30000 | 3/8 اینچ | 5/8 اینچ |
| 36000 | 3/8 اینچ | 3/4 اینچ |
| 48000 | 3/8 اینچ | 7/8 اینچ |
نکته مهم این است که همیشه دفترچه فنی دستگاه اولویت دارد و ممکن است برخی برندها سایز متفاوتی پیشنهاد دهند.
تأثیر طول مسیر لوله بر انتخاب سایز
یکی از نکات مهم در نصب کولر گازی، طول مسیر لولهکشی است. هرچه فاصله یونیت داخلی و خارجی بیشتر باشد، افت فشار در سیستم افزایش پیدا میکند.
در بیشتر کولرهای گازی خانگی:
✅ طول استاندارد لوله معمولاً حدود ۵ متر در نظر گرفته میشود
✅ در مسیرهای بیشتر از ۱۵ متر باید محاسبات دقیقتر انجام شود
در مسیرهای طولانی ممکن است نیاز به موارد زیر باشد:
✅ افزایش سایز لوله
✅ شارژ مبرد اضافه
✅ استفاده از تله روغن در مسیر لوله
تأثیر نوع مبرد بر سایز لوله مسی
نوع مبرد مورد استفاده در سیستم نیز میتواند بر طراحی لولهکشی تأثیر بگذارد.
در کولرهای گازی قدیمیتر معمولاً از مبرد R22 استفاده میشد، اما در بسیاری از دستگاههای جدید از R410a استفاده میشود.
ویژگی مهم R410a:
- فشار کاری بالاتر
- راندمان بهتر
- نیاز به لولههای با کیفیت بالاتر
به همین دلیل در سیستمهای جدید توصیه میشود از لوله مسی استاندارد ACR مطابق ASTM B280 استفاده شود.
سایز لوله مسی در سیستمهای VRF
سیستمهای VRF معمولاً در پروژههای بزرگ مانند:
- بیمارستانها
- هتلها
- ساختمانهای اداری
- مراکز تجاری
استفاده میشوند.
در این سیستمها انتخاب سایز لوله مسی پیچیدهتر است و به عوامل زیر بستگی دارد:
- ظرفیت کل سیستم
- تعداد یونیتهای داخلی
- طول مسیر لولهکشی
- اختلاف ارتفاع بین یونیتها
- نوع مبرد
در بسیاری از پروژههای VRF طراحی لولهکشی با استفاده از نرمافزارهای طراحی شرکت سازنده انجام میشود.
مزایای استفاده از لوله مسی کلافی در کولر گازی
در نصب کولرهای گازی معمولاً از لوله مسی کلافی استفاده میشود زیرا:
✅ انعطافپذیری بالایی دارد
✅ تعداد اتصالات را کاهش میدهد
✅ نصب سریعتر انجام میشود
✅ برای مسیرهای پیچیده مناسبتر است
در پروژههای بزرگتر مانند چیلر و VRF ممکن است از لولههای مسی شاخهای نیز استفاده شود.
اشتباهات رایج در انتخاب سایز لوله مسی
در برخی پروژهها اشتباهاتی دیده میشود که باعث کاهش راندمان سیستم میشود.
❌ استفاده از لوله با سایز کوچکتر برای کاهش هزینه
❌ توجه نکردن به دفترچه فنی دستگاه
❌ در نظر نگرفتن طول مسیر لولهکشی
❌ استفاده از لوله با ضخامت غیر استاندارد
❌ جوشکاری بدون تزریق نیتروژن
✅ رعایت این نکات میتواند عمر سیستم سرمایشی و عملکرد کمپرسور را افزایش دهد.
چه نوع لوله مسی برای کولر گازی مناسب است؟
برای سیستمهای تهویه مطبوع باید از لولههایی استفاده شود که مخصوص انتقال مبرد باشند.
ویژگیهای لوله مناسب:
- تولید شده بر اساس استاندارد ASTM B280
- تمیز و درپوشدار (ACR)
- ضخامت استاندارد
- کیفیت سطح داخلی بالا
در بازار ایران برندهای مختلفی از لوله مسی وجود دارند که در پروژههای تأسیساتی استفاده میشوند، از جمله:
- مهراصل
- باهنر
- قائم
- بابک
- آستریا
در سایت کوپرمد میتوانید انواع لوله مسی کلافی در سایزهای مختلف را برای نصب کولر گازی و سیستمهای سرمایشی تهیه کنید.
جمعبندی
انتخاب صحیح سایز لوله مسی کولر گازی نقش مهمی در عملکرد صحیح سیستمهای تهویه مطبوع دارد. استفاده از سایز مناسب باعث کاهش افت فشار، افزایش راندمان سیستم و جلوگیری از آسیب به کمپرسور میشود.
برای انتخاب سایز مناسب باید به ظرفیت دستگاه، طول مسیر لولهکشی، نوع مبرد و استانداردهای نصب توجه کرد. همچنین استفاده از لولههای با کیفیت و برند معتبر میتواند عمر سیستم را افزایش دهد.
سوالات متداول
سایز لوله مسی برای کولر گازی 24000 چیست؟
معمولاً برای کولر گازی 24000 از لوله رفت 3/8 اینچ و لوله برگشت 5/8 اینچ استفاده میشود.
سایز لوله مسی کولر گازی 18000 چقدر است؟
در بیشتر مدلها سایز لوله رفت 1/4 اینچ و لوله برگشت 1/2 اینچ است.
اگر طول لوله زیاد باشد چه باید کرد؟
در مسیرهای طولانی ممکن است نیاز به شارژ مبرد اضافه یا بررسی سایز لوله وجود داشته باشد.
آیا میتوان از لوله بزرگتر استفاده کرد؟
در برخی شرایط خاص بله، اما باید بر اساس محاسبات فنی انجام شود.
